江蘇諾森特hotbar焊接工藝介紹三

發布時間：2020-11-07 13:37瀏覽次數：次

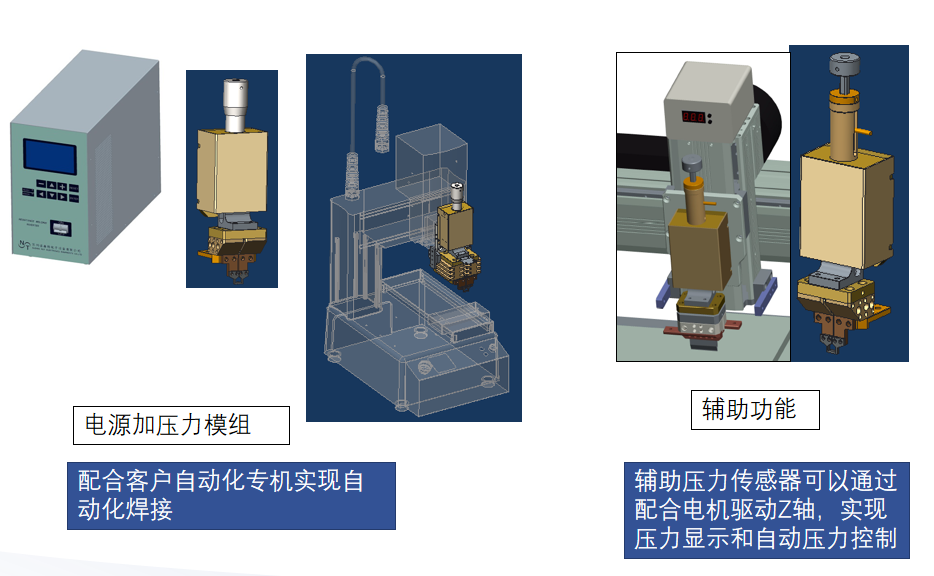

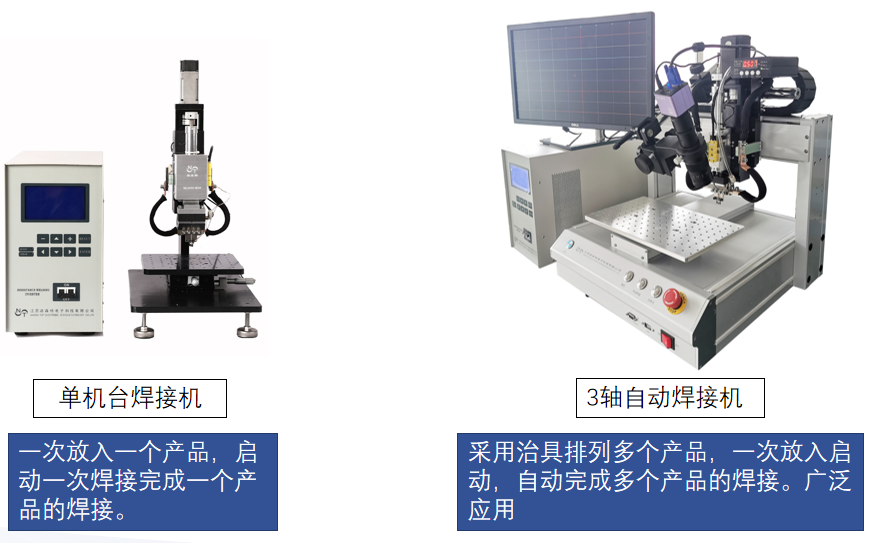

Hotbar焊接設備

產品的設計如何適應Hotbar焊接

焊盤面積要盡可能的(de)大：給焊頭足夠的(de)接觸面積傳導熱量到焊盤，同時也會有足夠的(de)空間防止定位(wei)誤差(cha)。
焊(han)盤(pan)的(de)上(shang)錫(xi)量要(yao)(yao)足夠(gou)：根據具體的(de)焊(han)接外觀要(yao)(yao)求確定上(shang)錫(xi)量，焊(han)盤(pan)鍍(du)錫(xi)能兩面都有更(geng)好(hao)。建議FPC焊(han)盤(pan)總的(de)鍍(du)錫(xi)60-130μm，具體的(de)產(chan)品可能會有差異(yi)。
FPC焊盤開(kai)孔：直徑在0.3-0.6mm左(zuo)右開(kai)孔直徑占金手指窄部分的1/3左(zuo)右。不要開(kai)U型缺(que)口(kou)，不利于錫的包裹。
FPC焊(han)盤(pan)的(de)面(mian)(mian)積：小于(yu)盆架焊(han)盤(pan)的(de)面(mian)(mian)積，周邊(bian)預(yu)留一定(ding)的(de)空間(jian)，便于(yu)對位誤(wu)差和防止側溢錫球。
焊(han)(han)盤周邊(bian)空間開闊：給出焊(han)(han)頭下壓的空間，避(bi)免因避(bi)位而(er)影(ying)響焊(han)(han)頭的結構。
多焊(han)盤的(de)(de)一(yi)致性：盡(jin)量使多個焊(han)盤采用(yong)同樣的(de)(de)焊(han)頭結構焊(han)接(jie)(jie)，避免(mian)焊(han)頭的(de)(de)旋轉的(de)(de)需(xu)要。同時保證壓接(jie)(jie)部位不壓接(jie)(jie)有用(yong)的(de)(de)一(yi)側。

設備性能指標

1、一次焊接的加熱到冷卻時間為4-6s。實際焊接時設備要移位的時間、人工放入周轉治具的時間以及空閑時間等。每小時可生產500片左右。
2、一個人工可以操作多個機臺，只要治具排列的數量合適。
3、焊材是熱壓焊頭，一般的使用壽命在2萬到5萬次不等。
4、可24小時工作。
5、設備連續功耗：0.8度/每小時
6、焊接面積：可焊接長度50mm，寬度2mm的焊接區域

關于溫度的問題

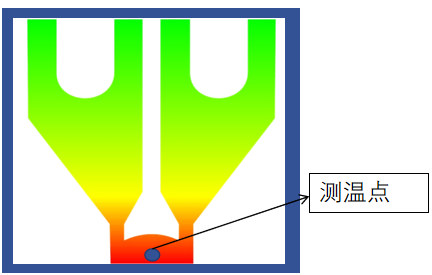

測溫傳感器采用國際標準K型熱電偶，通過我們的單片機系統，每0.25ms采集一次數據，用于程序溫度的控制。設備以標準的溫度儀校正基準溫度和動態點的參考溫度。我們的溫度的準確度可以到+-2度,通過在線曲線顯示。

由于散熱(re)(re)、熱(re)(re)傳(chuan)(chuan)導(dao)、結構和電流的熱(re)(re)效(xiao)應等因素焊(han)頭的溫度分布在(zai)各部(bu)位(wei)存(cun)在(zai)的差(cha)異，不可(ke)能所有(you)的發熱(re)(re)面都是(shi)一個溫度，溫差(cha)存(cun)在(zai)是(shi)必然的。我們(men)所需要的結果就是(shi)溫差(cha)的穩定和單位(wei)時間內傳(chuan)(chuan)導(dao)到焊(han)接(jie)部(bu)位(wei)的熱(re)(re)量(liang)是(shi)穩定的，如此我們(men)的焊(han)接(jie)就可(ke)以穩定的。Hotbar焊(han)接(jie)的特(te)點也就是(shi)控制(zhi)溫差(cha)和傳(chuan)(chuan)導(dao)時間，保證穩定的焊(han)接(jie)。

目前很多客戶要求(qiu)測量溫度(du)(du)，用各(ge)種測量工具(ju)和(he)測量方(fang)(fang)法，發現實測的(de)(de)溫度(du)(du)和(he)焊機的(de)(de)控制(zhi)溫度(du)(du)有差異，不(bu)同(tong)(tong)的(de)(de)部位(wei)也存在差異，該現象(xiang)客觀存在。但是(shi)我們同(tong)(tong)時也可以了解采(cai)用同(tong)(tong)樣的(de)(de)測量方(fang)(fang)式或方(fang)(fang)法看焊頭各(ge)部位(wei)的(de)(de)溫度(du)(du)是(shi)否穩定，才是(shi)我們了解的(de)(de)重(zhong)點。
